小米XMA2007-BJ筆記本不充電

筆記本不充電，有很多原因

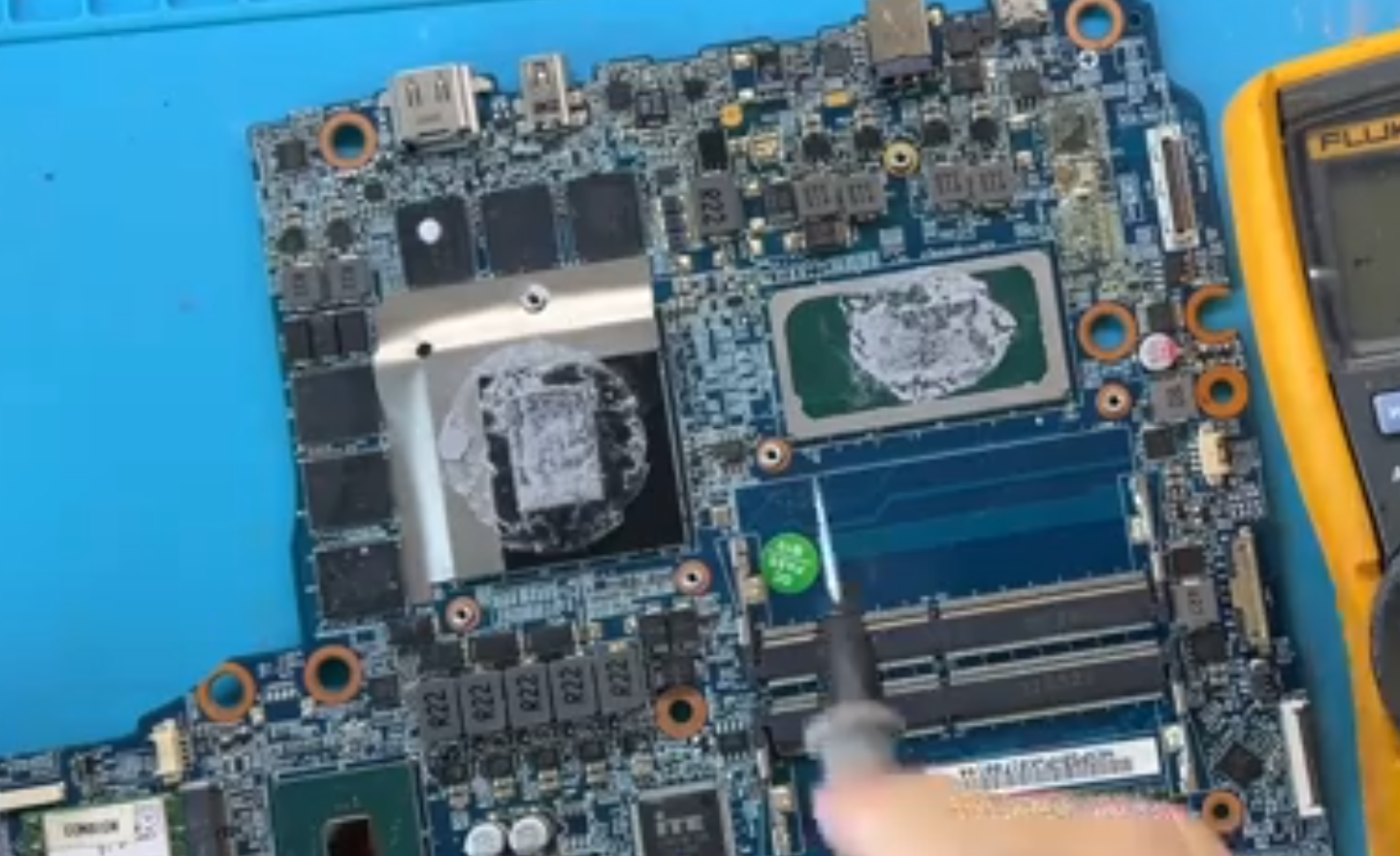

一臺小米筆記本客戶主訴有時候能充電有大多不能充電。到時先觀察了接口沒有異常。然后接上可調電源看電壓表能升壓到20V沒多想直接奔隔離電路去了。畢竟能升壓了 沒考慮升壓部分問題?？吹绞煜さ腂Q24781 。

測量低4腳ACDRV 0V 明顯不對。接著馬上測量一下工作條件先是28腳VCC 18.7V 6腳ACDET 2.4V多 24腳REGN 5.7V ACN ACP沒有斷線 這基本上條件滿足了，先換個芯片試試找了一圈沒BQ24781 只有BQ24780S 看了一下腳位一樣裝上試試 裝好直接上電一看一個吊樣子啊這就奇怪了。

想了一下升壓后是20V 而過來的電壓是18.7V心想前面是不是還有電路。

找了一圈還真有兩個MOS管 像是隔離電路前面的隔離電路，此時再測試這個個管子G級沒升壓19V多順著這條線索往下找到了一個玻璃芯片 果斷換掉再次測量G級 升壓到28V再次測量BQ24780S的VCC腳已經是19.8V了接著測量ACDRV電壓已經恢復到24V OK了搞定了。
